DTRO

      碟 管式反渗透（DTRO）是反渗透的一种形式，是专门用来处理高浓度污水的膜组件，其核心技术是碟管

式膜片膜柱。把反渗透膜片和水力导流盘叠放在一起，用中心拉杆和端板进行固定，然后置入耐压套管中，

就形成一个膜柱。DTRO克服了一般反渗透系统在处理渗滤液时容易堵塞的缺点，使系统更加稳定、运行费

用更低。DT膜柱的使用寿命可长达三年以上。

    碟管式反渗透技术是目前国内能保证渗滤液出水稳定、持续达到国家一级或二级排放标准的成熟技术。

DTRO系统操作方式灵活，可根据渗滤液要求的排放标准选择一级、二级处理形式，处理后的净水可确保达到

国家GB16889-1997中的一级排放标准或中水回用标准。系统经济的净产水率为75%~80%，也可根据客户要

求配备高压系统，达到90%~95%的产水率。处理对象涉及到垃圾填埋场渗滤液、垃圾堆肥场渗滤液处理。

      DTRO系统可与其他工艺组合使用，作为最终排放前的处理工序，能确保渗滤液处理后可靠达标。

   碟管式反渗透不需要任何形式的预处理，直接处理渗滤液，即可达到业主需要的排放标准。

   对于城市生活垃圾渗滤液的处理，如果要达到国家一级排放标准，一般提供两级DTRO处理系统，

包括中央控制系统、砂滤器、第一级反渗透系统、第二级反渗透系统、渗滤液储罐、硫酸储罐、净水储罐、清

洗剂储罐、脱气塔等。

       DTRO沥渗滤液处理，且均具有系统运行稳定、处理效率高，出水水质良好等特点，DTRO系统占

地面积小，安装方便，可根据工程的实际情况，因地制宜，结合不同预处理及浓缩液处理方

式。

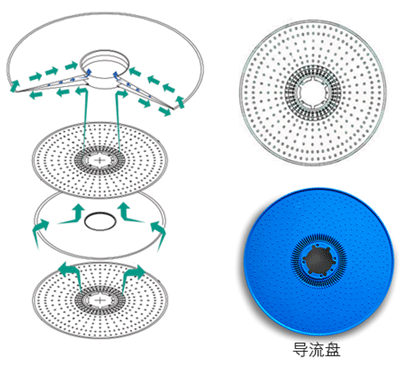

  碟管式反渗透（DTRO）核心组件 - 膜片特性：

 过滤膜片由两张同心八角状反渗透膜组成，膜中间夹着一层丝状支架层使通过膜片的净水可以快速流向出口。

这三层八角状材料的外环用超声波技术焊接，内环开口，为净水出口。渗透液在膜片中间沿丝状支架流到中心

拉杆外围的透过液通道，导流盘上的O型密封圈防止原水进入透过液通道。透过液从膜片到中心的距离非常短，

且对于组件内所的过滤膜片均相等。

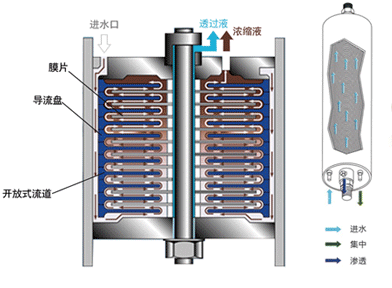

·碟管式反渗透（DTRO）膜组件流道原理：

DTRO膜组件具有特殊的流道设计形式，采用开放式流道，料液通过增压泵经进料口打入DTRO膜柱内，从导流盘

与外壳之间的通道流到组件的另一端，在另一端法兰处，料液通过8个通道进入导流盘中被处理的液体以最短的距

离快速流经过滤膜，然后180度逆转到另一膜面，再从导流盘中心的槽口流入到下一个导流盘，从而在膜表面形成

由导流盘圆周到圆中心，再到圆周，再到圆中心的双”S”形路线，浓缩液最后从进料端法兰处流出。
